AutoCAD软件是由美国欧特克有限公司（Autodesk）出品的一款自动计算机辅助设计软件， 可以用于绘制二维制图和基本三维设计，通过它无需懂得编程，即可自动制图，因此它在全球广泛使用， 可以用于土木建筑，装饰装潢，工业制图，工程制图，电子工业，服装加工等多方面领域。
AutoCAD是目前在Windows和MAC系统中应用最为广泛、使用人数最多的CAD软件。但它只给我们提供了基础的CAD功能 如果我们想完成具体项目设计,就必须根据数据一笔笔绘制出图形,这样一旦在设计完成之后,要更改局部图形则需要重复原来的全部内容。造成了大量工作量的浪费。 如果使用AutoCAD的开发系统,我们就可以将以上的过程用程序编制出来,在需要设计时,只需一个命令就可以运行这个程序,自动完成绘图过程。 显而易见,这不仅大大提高了设计效率,而且,还可以通过定制来完成某些专业化的模块,甚至大型设计软件,比如测绘行业的南方CASS软件、建筑行业的天正CAD软件等均是用AutoCAD开发系统实现的。 因此,要想让AutoCAD真正使用于某一具体领域,或让其经常完成一些重复性的工作,则必须利用AutoCAD的开发系统对其进行二次开发.
需要的工具 首先你需要下载autoCAD 下载地址|提取码：2hpo
我这里用的是 visual studio 2017 您可以百度搜索官网下载
Hello World 之 autoCAD 二次开发 C#
首先我们从 Hello World 程序了解二次开发的注意事项

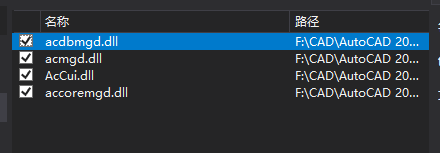

引入autoCAD dll文件
这些是CAD二次开发必要的dll文件，引入之后把他们的复制本地的属性改位False，否则可能会报错
接下来就是Hello World程序源码请看代码注释
//autoCAD二次开发头文件
using Autodesk.AutoCAD.ApplicationServices;
using Autodesk.AutoCAD.EditorInput;
using Autodesk.AutoCAD.Runtime;
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
namespace Hello_World
{
public class Class1
{
[CommandMethod("Hello World")]//设计新的命令
public void HelloWorld()
{
Document acDoc = Application.DocumentManager.MdiActiveDocument;//获取当前的活动文档
Editor acEd = acDoc.Editor;//当前编译器对象，命令行对象
acEd.WriteMessage("Hello World 2019 autoCAD");//控制命令行对象发一个消息
}
}
}

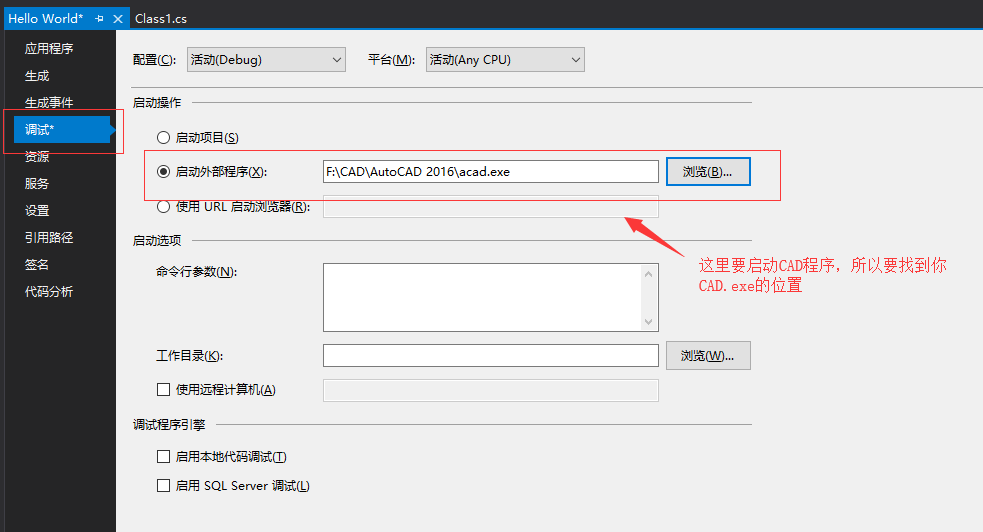

接下来就是运行了，首先我们要右击解决方案管理器中右击项目名称点击属性
点击运行，会自动启动CAD应用，新建一个CAD文档
在命令框里输入NETLOAD找到刚刚运行生成的Hello World的dll文件
在向输入框中输入你新设计的命令，我们这里是Hello World
autoCAD二次开发之画线 C#
using Autodesk.AutoCAD.DatabaseServices;
using Autodesk.AutoCAD.Geometry;
using Autodesk.AutoCAD.Runtime;
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
namespace _02NewLine
{
public class Class1
{
[CommandMethod("NewLine")]
public void NewLine()
{
//获取当前活动的图形数据库
Database db = HostApplicationServices.WorkingDatabase;
//直线起始点
Point3d startPoint = new Point3d(0, 100, 0);
//直线结束点
Point3d endPoint = new Point3d(100, 100, 0);
//新建一个直线对象
Line line = new Line(startPoint, endPoint);
//定义一个指向当前数据库的事务处理，以添加直线
using (Transaction tran = db.TransactionManager.StartTransaction())
{
//以读的方式打开块表
BlockTable bt = (BlockTable)tran.GetObject(db.BlockTableId, OpenMode.ForRead);
//以写的方式打开模型空间块表记录.
BlockTableRecord btr = (BlockTableRecord)tran.GetObject(bt[BlockTableRecord.ModelSpace], OpenMode.ForWrite);
//将图形对象的信息添加到块表记录中,并返回ObjectId对象
btr.AppendEntity(line);
//把对象添加到事务处理中
tran.AddNewlyCreatedDBObject(line, true);
//提交事务处理
tran.Commit();
}
}
}
}
autoCAD二次开发之画圆 C#
using Autodesk.AutoCAD.DatabaseServices;
using Autodesk.AutoCAD.Geometry;
using Autodesk.AutoCAD.Runtime;
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
namespace _03NewCricle
{
public class Class1
{
[CommandMethod("NewCircle")]
public void NewCircle()
{
//获取当前活动的图形数据库
Database db = HostApplicationServices.WorkingDatabase;
//定义圆心和半径
Point3d circlePoint = new Point3d(300, 300, 0);
int ridus = 100;
//新建一个圆
Circle circle = new Circle(circlePoint, Vector3d.ZAxis, ridus);
//定义一个指向当前数据库的事务处理，以添加圆
using (Transaction tran = db.TransactionManager.StartTransaction())
{
//以读的方式打开块表
BlockTable bt = (BlockTable)tran.GetObject(db.BlockTableId, OpenMode.ForRead);
//以写的方式打开模型空间块表记录.
BlockTableRecord btr = (BlockTableRecord)tran.GetObject(bt[BlockTableRecord.ModelSpace], OpenMode.ForWrite);
//将图形对象的信息添加到块表记录中,并返回ObjectId对象
btr.AppendEntity(circle);
//把对象添加到事务处理中
tran.AddNewlyCreatedDBObject(circle, true);
//提交事务处理
tran.Commit();
}
}
}
}
